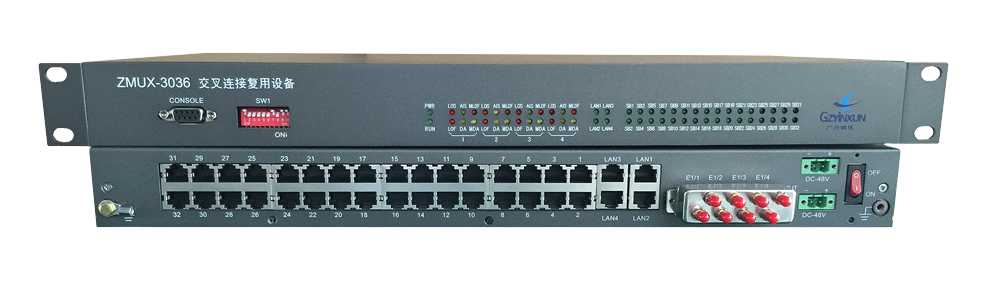

廣州銀訊綜合PCM設備介紹：
ZMUX系列PCM設備是采用了最新的大規模數字集成電路和厚薄膜工藝技術而推出的新一代高集成度單板PCM基群復接設備，它可以在標準的PCM30基群即 2M傳輸通道上直接提供30路終端業務接口。
ZMUX系列PCM設備用戶接口類型多樣（包括語音、數據、圖象），均以小型模塊化部件方式裝配到母板上，各種用戶模塊可以混合裝配。
ZMUX系列PCM設備提供反極信令用于實時計費。 具有集中監控功能，方便用戶維護管理。
提供光纖線路接口模塊，直接利用光纖進行傳輸。
ZMUX系列PCM設備技術特點
高密度單板設計，提升系統可靠性能
提供用戶線反極信號，方便用戶準確計費
提供30個用戶接口，量身定做
獨立的用戶模塊設計，可以應用戶要求混合插裝
多種用戶接口，能夠實現語音、數據、圖象的混合接入
集中網管，方便用戶維護管理
1U高度的19英寸機箱結構，減少占用機房空間
ZMUX-30 PCM設備的系統接口部分
電話接口
二/四線音頻接口
模擬用戶線接口
環路中繼接口
E&M 接口
RS232/V.24接口
V.35接口
10Base_T接口
G.703 64Kb/s 同向數據接口
ZMUX系列綜合PCM設備技術指標
電話接口
話路特性符合《郵電部電話交換設備總技術規范》
a)阻抗：600Ω
b)插入損耗：-3±0.75dB
c)頻率特性：300～3400Hz(-0.6～+3dB)
d)衡重雜音：≤63.7dBmop
e)串音衰耗：≥65dB
f)用戶線環路電阻：小于1KΩ（包括話機）
g) 饋電電壓：48V；
h) 饋電電流：20~50mA；
i) 鈴流：AC90正負15V
E1接口
頻 率:2.048Mbps ±50ppm
參考標準:ITU-T G.703/G.704
線路碼型:HDB3
物理接口:BNC for 75Ω
抖動特性:ITU-T G.823
二/四線接口
壓縮率:ITU-T G.711A律
阻抗:平衡 600Ω
頻率范圍:300～ 3400Hz
二線輸入相對電平:0～ -5dBr
輸出相對電平:-2～ -7dBr
四線輸入相對電平:-14dBr
輸出相對電平:+4dBr
回波損耗:不低于 20dB
異步數據接口
參考標準:RS-232
速 率:19.2Kbps及以下
數據格式:自適應
停 止 位:自適應
校驗方式:自適應
物理接口:RJ-11
以太網接口
參考標準:IEEE 802.3
物理接口:以太網 RJ45
LAN 地址:10000
同步數據接口
參考標準:RS232/X.21/E1A530/V.35
速 率:N×64Kbps N=1..31
時鐘方式:系統時鐘/接口時鐘
物理接口:M34
電源
輸入:-48V（±20%）或 220V交流
輸出:±5V（±5%） 鈴流75VAC
功耗:≦7W（滿容量）
